一、產品綜述

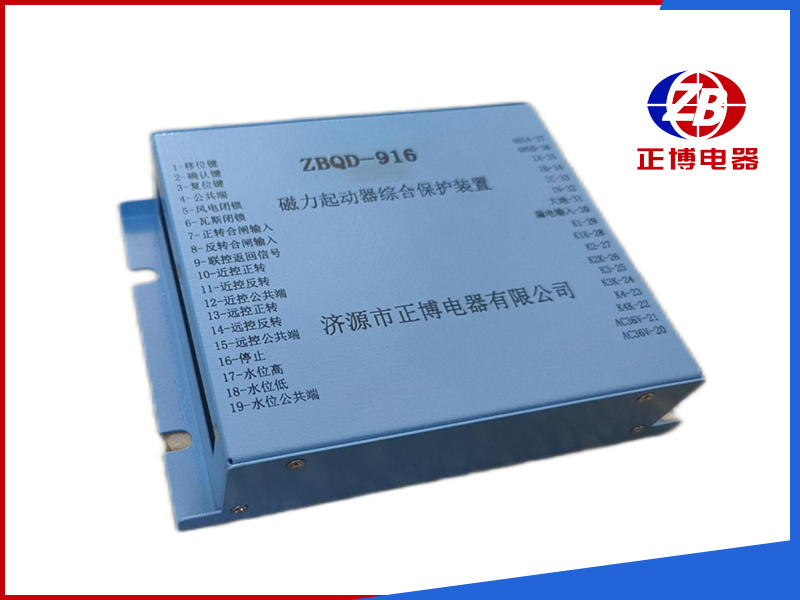

　　ZBQD-916磁力啟動器綜合保護裝置(以下簡稱保護裝置)，是可適用于煤礦井下交流50Hz，電壓380V、660V、1140V電壓等級，額定電流至400A的各種型號的礦用隔爆兼本質安全型低壓磁力起動器配套使用。當負載側出現過載、短路、相不平衡能自動切斷電源，具有漏電閉鎖保護。過載保護具有反時限和定時限兩種保護特性，近端出口短路采用大電流無壓釋放電路。具有RS485通信接口，以實現供電系統的自動化控制功能。

　　該保護器是饋電開關內的一個備件，不能獨立工作，使用時要安裝于饋電開關內，是適合用于系列礦用隔爆兼本質安全型低壓電磁起動器的理想保護裝置。

　　二、產品特點

　　采用128×64大點陣液晶漢字顯示器，配合菜單式人機交互界面，操作直觀簡便。實時顯示當前電網電壓、三相電流、絕緣電阻、合分閘狀態、開關控制方式(近控、遠控、水位)當前時間、電度表等實時開關運行狀態。

　　各項保護功能參數均可以通過菜單選擇調整，適用范圍廣，保護精度高。

　　具有故障記憶功能，可記憶100次故障(可根據用戶要求進行調整)

　　具有RS485通訊功能?？膳c上位機進行連機組網。

　　過載具有定時限和反時限兩種保護功能。

　　短路具有相敏和鑒幅兩種保護功能。

　　三、技術參數及功能

　　1、額定電壓值

　　本保護器的電壓定值有380、660、1140可選。

　　2、額定電流工作值

　　額定工作電流整定范圍10～400A，步長1A。

　　3、短路

　　短路保護功能可通過軟件整定短路電流動作值，其范圍為1.6～10.0倍。

　　短路保護動作時間：瞬動、20～900ms毫秒可調。

　　短路保護動作選擇：鑒幅、相敏、關閉。
